Skládací adaptér oblasti závěsu obrazovky Pevná flexibilní deska plošných spojů

Adaptér skládací plochy závěsu obrazovky Rigid-flex PCB je kritickým propojovacím nosičem umožňujícím vysokou integraci, vysokou spolehlivost a skládací v moderních modulech displeje smartphonu. Využitím kompozitní struktury, kde tuhé oblasti zajišťují součásti a flexibilní oblast podléhá dynamickému ohýbání, zajišťuje stabilitu obvodu, integritu signálu a mechanickou odolnost v omezeném prostoru. Jedná se o základní technologický nástroj pro tenčí a lehčí zařízení.

Základní struktura a vlastnosti:

3D směrování: Flexibilní část lze složit nebo ohnout jako papír a plně využít vertikální prostor uvnitř telefonu ke skládání komponentů, jako je ovladač IC, k zadní části obrazovky, což umožňuje ultraúzké rámečky nebo dokonce bezrámečkový celoobrazovkový design. To usnadňuje ultratenký design smartphonu.

Pevná ohebná deska používaná v modulech displeje je klíčovou součástí spojující IC ovladače displeje se základní deskou. Kombinuje ohybatelnost flexibilních obvodů se stabilitou pevných desek a tvoří základ pro dosažení vysokého poměru obrazovky k tělu a tenkých a lehkých konstrukcí.

Klíčové výhody výkonu:

1. Redukce tloušťky: Eliminuje tloušťku konektorů a nadbytečných krycích vrstev pevných desek, což má za následek tenčí celkovou strukturu ve srovnání s diskrétními řešeními.

2. Vynikající integrita signálu: Využívá techniky vodičů s vysokou hustotou (např. diferenční párové směrování) a materiály s nízkou dielektrickou ztrátou pro stabilní přenos vysokorychlostních obrazových datových toků (podporuje 4K/8K video), účinně potlačuje zeslabení signálu a elektromagnetické rušení a zajišťuje bezztrátový přenos obrazových dat s vysokým počtem pixelů s nízkou latencí.

3. Odolnost proti rušení: Ve srovnání s dlouhými flexibilními kabely zkracují desky rigid-flex signálové cesty a mohou účinně izolovat elektromagnetické rušení prostřednictvím měděných litých nebo stínících fólií.

4. Strukturální integrita: Propojení mezi tuhými a pružnými sekcemi jsou vytvořena vnitřním chemickým nanášením a pokovováním, spíše než pájenými spoji. Díky tomu je odolnost v ohybu na spoji mnohem lepší než tradiční řešení „FPC + konektor“ nebo „FPC pájené na pevnou desku“.

5. Vysoká odolnost proti otřesům: Integrovaná struktura minimalizuje riziko selhání pájeného spoje a zajišťuje stabilní přenos signálu i při pádech nebo vibracích.

6. Podporuje dynamické ohýbání: Ve skládacích telefonech vydrží více než 400 000 opakovaných ohybů při zachování elektrického výkonu.

Klíčové technické parametry:

1. Strukturální parametry:

Počet vrstev a struktura: Typicky 4-6 vrstev s použitím konstrukce „rigid-flex“.

Tloušťka: Flexibilní oblast obvykle 0,1-0,2 mm pro extrémní tenkost; tloušťka tuhé oblasti navržená podle požadavků na montáž a směrování součástí.

Minimální poloměr ohybu: Může být menší než 0,5 mm, vhodný pro úzké ohybové prostory.

2. Elektrický výkon:

Šířka linky/prostor: Až 40 μm - 50 μm, splňující požadavky na přenos signálu s vysokou hustotou.

Řízení impedance: Přísné řízení impedance (např. 100Ω ±10 %) pro vysokorychlostní diferenciální signály (např. MIPI DSI).

Přenosová šířka pásma: Podporuje vysokorychlostní datový přenos několika Gb/s na kanál, splňující požadavky na zobrazení s vysokým rozlišením a vysokou snímkovou frekvencí.

3. Materiály a spolehlivost:

Substrát: Flexibilní sekce může používat Polyimid (PI) nebo vysoce výkonný polymer Liquid Crystal Polymer (LCP), přičemž ten druhý nabízí výhody v ultratenké, nízké ztrátě a odolnosti v ohybu.

Odolnost v ohybu: Požadavek dynamické životnosti v ohybu > 400 000 cyklů.

Provozní teplota: -30 °C až +85 °C, splňující nejpřísnější požadavky na prostředí spotřební elektroniky.

Aplikační scénáře

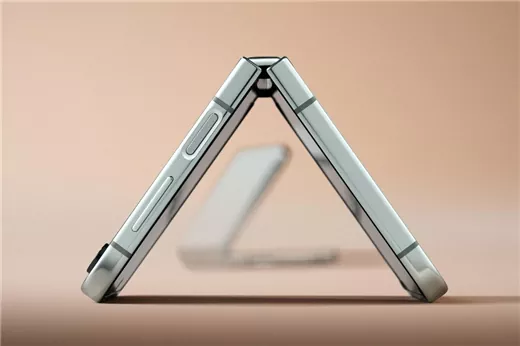

Adaptér skládací oblasti závěsu obrazovky Rigid-flex PCB je základním propojovacím a podpůrným řešením pro moderní zobrazovací systémy chytrých telefonů, které slouží především pro špičkové skládací obrazovky telefonů. Jeho vynikající odolnost proti opakovanému ohýbání z něj dělá ideální volbu pro připojení skládacích displejů, které přecházejí oblast pantu.

Naše hodnotová nabídka

Specializujeme se na poskytování špičkových řešení pevných-flex desek pro propojení displejů v sektoru mobilních telefonů. Nabízíme nejen standardizované produkty s vysokou spolehlivostí, ale také disponujeme silnými schopnostmi v oblasti kolaborativního návrhu, optimalizace simulace a vlastního vývoje. Díky hlubokým odborným znalostem v oblasti přesného zpracování obvodů, vědy o materiálech, tepelné simulace a analýzy integrity signálu úzce spolupracujeme se zákazníky, abychom mohli poskytovat plnou podporu procesů – od návrhu konceptu až po hromadnou výrobu – přizpůsobenou konkrétním návrhům ID, architektuře stohování a cílům výkonu zobrazení. Zavázali jsme se využívat inovativní inženýrství, abychom pomohli zákazníkům posouvat hranice prostoru a výkonu v systémech displejů chytrých telefonů, vytvářet jasnější a stabilnější vizuální zážitky, díky nimž se stanete vaším důvěryhodným partnerem pro základní komponenty.
