Tabletové pevné-flex PCBspojují výhody pevných a flexibilních obvodů, aby uspokojily rostoucí poptávku po kompaktních, vysoce výkonných elektronických zařízeních. Tento článek vysvětluje design, výhody, aplikace a kritéria výběru desek plošných spojů s pevným ohybem pro tablety. Poskytuje praktické poznatky, které pomáhají inženýrům, návrhářům a výrobcům optimalizovat výkon, zajistit spolehlivost a omezit výrobní problémy. Součástí je podrobný rozpis technických parametrů, tipy k použití a často kladené otázky.

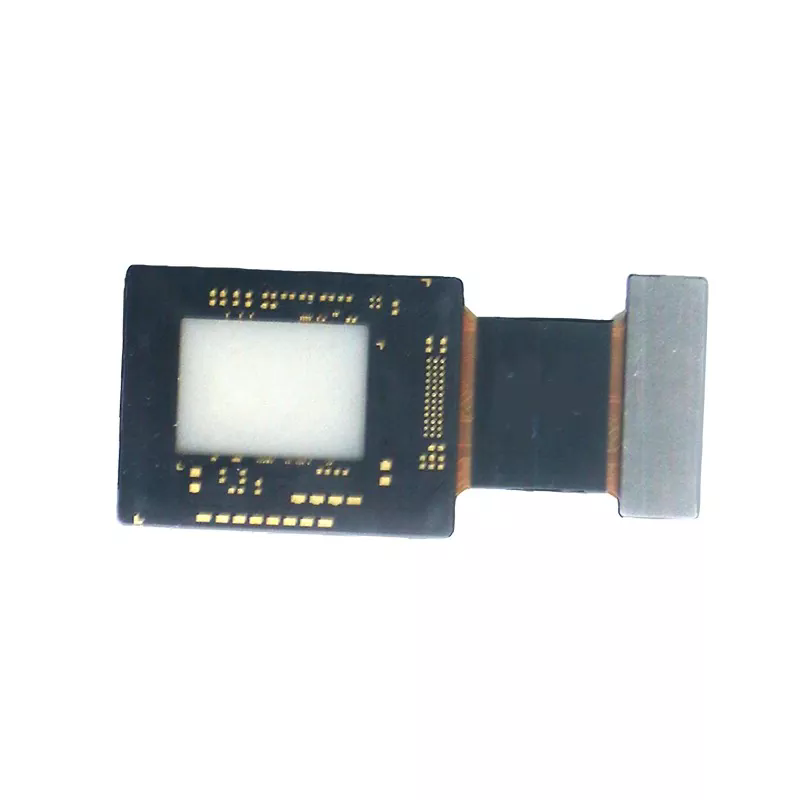

Tablet rigid-flex PCB je hybridní deska s plošnými spoji, která kombinuje pevné desky s flexibilními obvody v jedné jednotce. Tato konstrukce umožňuje spojení s vysokou hustotou při zachování mechanické flexibility tam, kde je to potřeba. Pevné sekce poskytují strukturální podporu a montážní povrchy, zatímco flexibilní sekce umožňují složité skládání a dynamický pohyb.
Díky integraci pevných a flexibilních oblastí je zvláště vhodný pro kompaktní zařízení, jako jsou tablety, smartphony, lékařské přístroje a nositelná zařízení, kde je optimalizace prostoru a odolnost rozhodující.
Pevné desky plošných spojů fungují tak, že spojují tuhé obvodové části prostřednictvím flexibilních propojení. Stopy mědi na pevných i flexibilních substrátech přenášejí signály a energii, zatímco adhezivní a polyimidové vrstvy poskytují izolaci a mechanickou ochranu. Mezi hlavní funkční principy patří:
Pokročilé návrhy mohou zahrnovat vícevrstvé konstrukce a vestavěné komponenty, což dále zvyšuje výkon pro tabletové aplikace.
Pevně ohebné desky plošných spojů pro tablety jsou zásadní pro splnění technických a provozních požadavků moderní elektroniky. Mezi hlavní výhody patří:
Pro výrobce tabletů se tyto funkce přímo promítají do lepšího výkonu zařízení, prodloužené životnosti produktu a lepšího uživatelského zážitku.
| Parametr | Popis |
| Materiál desky | FR4 pro tuhé profily, polyimid pro pružné profily |
| Počet vrstev | 2–8 vrstev typických pro tablety |
| Trace Width / Spacing | Minimálně 0,075 mm pro provedení s jemnou roztečí |
| Poloměr ohybu | Závisí na pružnosti polyimidu, typicky ≥5 mm |
| Tepelná odolnost | Určeno pro odvod tepla zařízení |
| Povrchová úprava | ENIG, HASL nebo OSP pro spolehlivé pájení |
| Elektrický výkon | Vysoká integrita signálu pro datové a elektrické vedení |
Honflex poskytuje pevné a ohebné desky plošných spojů pro tablety navržené pro přesné specifikace, vysokou odolnost a bezproblémovou integraci do náročných designů tabletů.
Pevně ohebné desky plošných spojů pro tablety se používají v mnoha high-tech aplikacích, včetně:
Jejich schopnost kombinovat flexibilitu a tuhost umožňuje návrhářům vytvářet tenčí, lehčí a spolehlivější zařízení.
Výběr vhodné pevné-flex PCB zahrnuje vyhodnocení několika kritérií:
Při navrhování a montáži desek plošných spojů s pevným ohybem pro tablety zlepšují spolehlivost a vyrobitelnost následující faktory:
Pozornost věnovaná těmto detailům zajišťuje dlouhodobou odolnost a optimální výkon pro tabletová zařízení.
Q1: Jaká je hlavní výhoda pevných-flex PCB oproti tradičním tuhým deskám?
Pevné flexibilní desky plošných spojů kombinují flexibilitu a strukturální podporu, umožňují komplexní uspořádání zařízení a snižují chyby při montáži.
Q2: Dokážou pevné-flex PCB zvládnout opakované ohýbání?
Ano, pokud jsou správně navrženy s vhodným poloměrem ohybu a vysoce kvalitním polyimidem, vydrží opakované ohýbání bez selhání.
Q3: Jsou pevné-flex PCB dražší než standardní PCB?
Obvykle ano, kvůli složitým výrobním procesům, ale snížení montážních kroků a zvýšená spolehlivost často ospravedlní náklady.
Otázka 4: Která průmyslová odvětví nejvíce těží z pevných a pružných desek plošných spojů pro tablety?
Spotřební elektronika, lékařská zařízení, nositelná technologie a přenosná průmyslová zařízení významně těží ze svého kompaktního a spolehlivého designu.
Pevně ohebné desky plošných spojů pro tablety jsou kritickou součástí moderních elektronických zařízení a nabízejí bezkonkurenční flexibilitu, kompaktní design a vysokou spolehlivost. Výrobci, kteří chtějí optimalizovat výkon tabletu a zajistit dlouhodobou odolnost, těží z použití technologie rigid-flex.
Honflexdodává prvotřídní řešení PCB s pevnými a pružnými deskami s precizní konstrukcí, vysoce kvalitními materiály a robustní podporou. Vylepšete výkon svého zařízení a zefektivněte výrobu využitím našich odborných znalostí.
Pro profesionální konzultace a řešení PCB na míru,kontaktujte násdnes prozkoumejte vysoce kvalitní produkty, které vyhovují potřebám vašeho projektu.
